（飛行船：１６３） ツェッペリンアルバム（ Appendix Ⅱ ） 「ＬＺ-１２７」の配置図（１）
ツェッペリンアルバムの写真も第１部の大戦前、第２部の一次大戦中、第３部の一次大戦後のあと、７０枚目から「ＬＺ-１２７：グラーフ・ツェッペリン」の写真が登場する。
第４部は建造中の「ＬＺ-１２７」や内部構造のディテール、第５部は船内設備、第６部は運航業務と続き、第７部に「ＬＺ-１２６：ロサンゼルス」の渡米飛行を挟んで第８部「ＬＺ-１２７」のアメリカ飛行、第９部スペイン飛行のあと第１０部の世界周航へと続く。
さらに第１１部：英国飛行、第１２部：南米飛行、第１３部：モスクワ飛行、第１４部：エジプト飛行と続き巻末には飛行船から見たドイツ国内各地の写真が３０枚近く収められている。
このアルバムには写真のほか「ＬＺ-１２７」の一般配置図やアコモデーションプランなどの図面、飛行船の要目表などのデータも掲載されている。

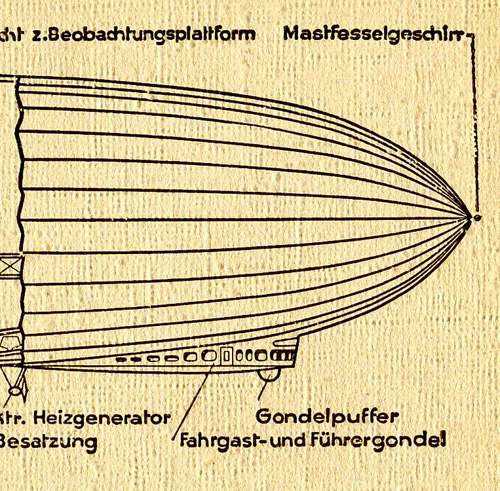

ここでは縦横断面図から「ＬＺ-１２７：グラーフ・ツェッペリン」を紹介する。
飛行船先端の "Mastfesselgeschirr" とあるのは直訳すればマスト繋留装置で、いわゆるノーズコーンのことである。
主船体前下部の "Fahrgast-und Fuehrergondel" は乗客・司令ゴンドラで、その下に見える半球状の突起 "Gondelpuffer" はゴンドラが接地する際の緩衝器である。
