（飛行船：１６５）　ツェッペリンアルバム（ Appendix Ⅳ ）　「ＬＺ-１２７」の配置図（３）

• bremen
• 00:02
• カテゴリー:飛行船

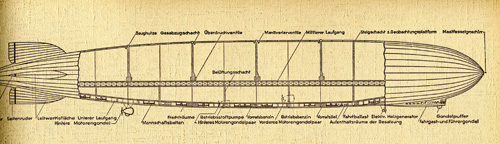

引き続き、縦断面を船尾側に移動する。

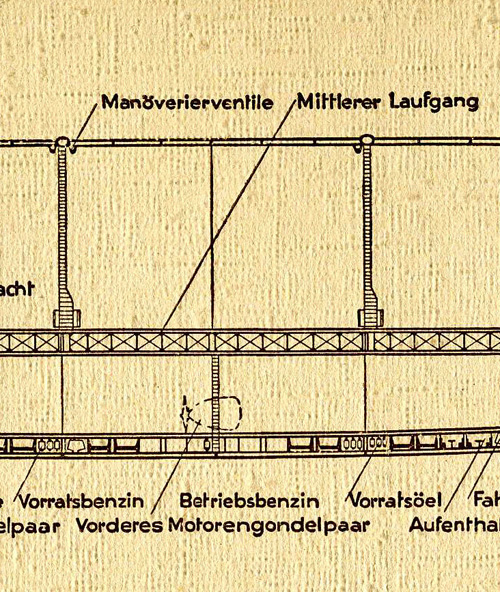

中央下に破線で描いてあるのは前部エンジンゴンドラである。
引き出し線の説明から左右対称に装備されていることが判る。

その下に常用のガソリンタンクが描かれている。
２基の前部エンジンに燃料を供給するタンクである。
ここにはエンジンに燃料を供給するポンプがある。
そのうしろ、１１０ステーションの船尾側にガソリン貯蔵庫が見える。

主船体中央やや下に全通しているのが中央通路である。

１１０ステーションの垂直ステップを昇った頂部には操船用弁が描かれている。
